如果我们直接从SKETCHUP导出带阴影的图形，阴影往往显得很死板——基本上就是简单的填充效果。为了打破这种呆板的填充效果，我们可以考虑将图形的阴影单独导出成JPG，借助PHOTOSHOP处理后，当作PIRANESI中的通道（即：GRAIN），然后在PI中可以更加灵活的处理阴影。具体的步骤如下：

1、从SU中导出线条模型，保存为EPX文件；

2、在PI中完成初步渲染（因为这和主题无关，这里省略具体步骤了）

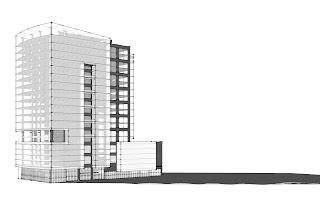

3、从SU中导出带阴影的线条图，保存为JPG

4、将上面的JPG导入到PHOTOSHOP中，利用减淡/加深（burn）工具来对细部进行处理，主要是针对大面积色彩相同的地方，注意通常的原则：明暗交界线处最暗，暗部消失的边缘往往有来自于其他面的反光，因此会变浅。

5、重新回到PI中，将刚才处理好的JPG作为通道图片导入进来，这样就形成了独立的阴影通道。在这个通道的帮助下，我们可以自由的对阴影部分进行各种细致的操作。方法是，在屏幕上方点击“GRAIN”，然后在点击它右侧的“>>”按钮，打开对话框，将GRAIN的模式设为RASTER图像，随后点击BROWSE，选择前面处理好的JPG作为通道图片。

6、不过不要急着动手，为了保险起见，我们得充分利用PI提供的图像保护功能：如下图所示，在FILE菜单中选择RE-RENDER，这样将把现在的图片效果作为“归零点”的图像——即如果我们使用PI提供的RESTORE功能，机器将自动载入RE-RENDER后的效果。这相当于保存一个还原点。7、保存了还原点之后，就可以搂起袖子大单干革命了！首先选择填充工具，具体设置参见下图（点击图片可以放大看到具体设置），填充之后得到下图效果。8、纵然我们在PHOTOSHOP中对阴影进行了处理，但是看到合成效果之后一定会有新的想法，比如针对上面的图，我觉得后面桔黄色墙体色彩变化太大，应该更多的反应固有色，地面阴影仍然过于死板，应该增加笔触反应一些水彩效果。因此，这里我借用了PI提供的RESTORE功能，具体的设置见下图所示，我用画笔来进行恢复——凡是画笔画到的地方，可以部分/全部地恢复到还原点的效果。注意：之所以说是可以“部分”的还原到还原点的效果，是因为我将笔刷的透明度设置为少于100% ；这里我们可以总结一个技巧，有些时候，我们不希望将图片的所有部分还原到前面保存的还原点的效果，我们可以通过选择不同的锁定方式来部分恢复；如果锁定方式也不足以界定出我们需要的区域，索性就选择画笔，手工恢复——凡画笔画过之处，恢复至原点。
